冷卻塔防腐一直是一個(gè)嚴(yán)重的話題，困擾著大多數(shù)廠家和企業(yè)。如何防止冷卻塔的腐蝕。下面的冷卻塔制造商廣東特菱空調(diào)將討論如何防止冷卻塔的腐蝕。

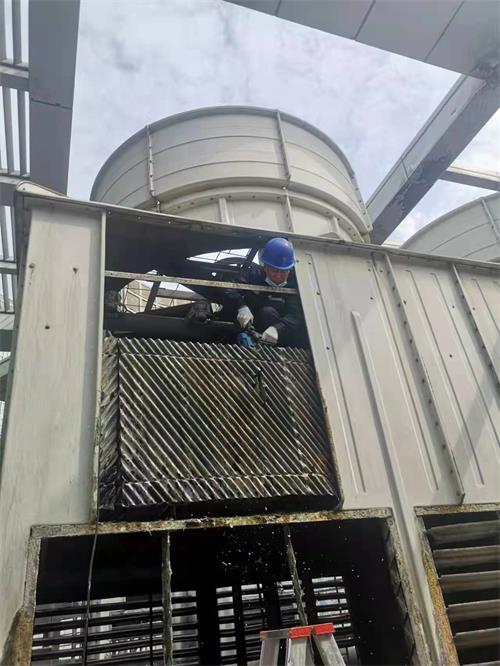

冷卻塔防腐施工工藝

表面解決

1.水泥結(jié)構(gòu)表面需要去油.除灰.噴砂或高壓水泵除所有表面污染物外。

2.鋼材表面需要噴砂工藝Sa2.5級(jí)或人工除銹或機(jī)械拋光St3級(jí)。

3.將錯(cuò)臺(tái).邊角等所有有害油漆或油漆不足用動(dòng)力工具打磨解決。

冷卻塔防腐常見問題

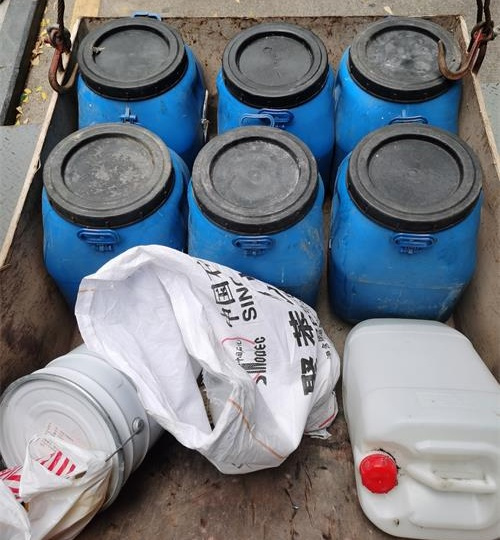

1.涂料必須按規(guī)定比例現(xiàn)配使用，使用期內(nèi)用完。

2.這種涂料是易燃的，一定要避開熱原，阻擋明火。工作現(xiàn)場不能吸煙。施工現(xiàn)場應(yīng)通風(fēng)良好，施工現(xiàn)場應(yīng)通風(fēng)良好。

3.避免pifu與雙眼接觸漆(應(yīng)用工作服).手套.護(hù)目鏡.面具及維護(hù)油等。pifu接觸油漆，用冷水、肥皂或適度的工業(yè)清潔劑清洗。如果眼睛受到污染，用清水清洗10分鐘以上，并立即就醫(yī)。

4.固化時(shí)間為7-8天(至少5天)。

冷卻塔防腐防水層脫落，冷卻塔防腐防水層施工中涂裝機(jī)會(huì)過早.混凝土強(qiáng)度過低與混凝土表面濕度過高有關(guān)，導(dǎo)致涂層與混凝土表面融合強(qiáng)度降低。

冷卻塔內(nèi)腔常用的涂料雖然可以根據(jù)特點(diǎn)在稍濕的基面上施工，但混凝土出模后涂層過早，由于混凝土本身濕冷，含水量大，附著力大大降低，容易脫落無效。

據(jù)統(tǒng)計(jì)，冷卻塔內(nèi)腔涂層應(yīng)在混凝土出模后不久開始刷涂，與混凝土上升率相同。

當(dāng)混凝土澆筑層上升速度小，溫度高時(shí)，混凝土表面干燥快，涂料施工前混凝土表面有足夠的時(shí)間干燥。在這種情況下，施工涂料效果更好。例如，塔的下部每2~3天升高一次。當(dāng)時(shí)施工溫度也較高，混凝土強(qiáng)度也較高，塔壁較厚，混凝土施工方便。因此，該區(qū)域混凝土表面的涂料基本完好無損。

咽喉涂料施工恰恰相反。混凝土澆筑層升高速度大，每天升高一板。涂裝前，混凝土表面干燥時(shí)間比早期干燥時(shí)間減少一半甚至三分之二，咽喉60~61層澆筑當(dāng)天溫度較高。℃,第二天氣溫降止199℃,第三天氣溫為26℃,第二.三天這樣的低溫是整個(gè)塔架施工中低的。時(shí)間間隔短.環(huán)境溫度低，針對(duì)混凝土初始強(qiáng)度的增加和混凝土表面的干燥不良。

而且咽喉塔的厚度是塔架上的薄區(qū)，厚度只有155mm,還有雙層密集的鋼筋網(wǎng)，選坍落度30~50mm大粒度45mm混凝土，根本不能澆筑，施工必須根據(jù)純放水調(diào)整坍落度，導(dǎo)致該區(qū)域混凝土自由水成分改善.強(qiáng)度減少。

混凝土強(qiáng)度對(duì)涂料的粘結(jié)性也有影響?；炷翉?qiáng)度越大，混凝土中的水泥凝固越充足。混凝土中不參與水化反應(yīng)的自由水分成分越小，混凝土表面越容易干燥，涂料與混凝土表面的粘結(jié)性越大。相反，混凝土強(qiáng)度低，強(qiáng)度發(fā)展緩慢，混凝土中的自由水分越大，混凝土表面越不易干燥。澆筑后，涂料蓋施工在同一年齡進(jìn)行，效果比強(qiáng)度強(qiáng)的混凝土差得多。這些都是該地區(qū)混凝土表面涂層粘結(jié)強(qiáng)度低的因素。

從檢查情況看，受損區(qū)域均為壁薄厚.升高速度快.幾個(gè)標(biāo)準(zhǔn)同時(shí)具有低溫工期。該區(qū)域表面的涂層基本不存在。

多年來，涼水塔新建了特菱空調(diào).冷卻塔內(nèi)外墻的防腐施工經(jīng)驗(yàn)總結(jié)了我國冷卻塔的主要部分：水冷卻塔和海冷卻塔。從使用功能來區(qū)分：冷卻塔和煙塔。從使用防腐涂冷卻塔(水冷卻塔)主要用于防腐涂：

1.氯磺化聚乙烯防腐涂料;

2.環(huán)氧煤瀝青冷卻塔專用防腐涂料;

3.防腐涂卻塔防腐涂料;

4.AL冷卻塔專用防腐涂料;

5.施而固US1311水泥基軟防水漿料。德國古斯特NB.德國MC.佐敦。

特菱空調(diào)以環(huán)氧煤瀝青防腐涂料為主，是冷卻塔專用防腐涂料.防水涂料。該系列涂料由改性環(huán)氧底漆和聚氨酯面漆組成。面漆為改性環(huán)氧樹脂.顏填料.防潮劑.促進(jìn)劑等。油漆應(yīng)以聚氨酯樹脂材料為原料.上色色漿.固化劑等組成。涂膜后具有優(yōu)越的性和老化性.抗凍融性.耐熱.耐腐蝕.耐裂性好，耐腐蝕，防霉，漆膜附著力強(qiáng)。

冷卻塔應(yīng)用領(lǐng)域

1.電廠冷卻塔

2.原油.化工.循環(huán)水、污水處理設(shè)備、地下室防潮冶金等領(lǐng)域。也適用于環(huán)保.保護(hù)建筑物等鋼結(jié)構(gòu)設(shè)備和混凝土基礎(chǔ)。

性能特性

冷卻塔防腐涂料性能:具有粘度低、透水性好、能滲透到混凝土內(nèi)部鉚接混凝土毛細(xì)孔的特點(diǎn)。和抗?jié)B性.防潮.防腐效果;涂層具有良好的附著力.耐磨性.柔韌性，涂層具有耐潮性.耐堿.耐油.耐鹽性和耐其性能。

涂層表面平整.明亮.圓潤.具有耐磨的瓷釉感.彈性好.粘合力強(qiáng).絕緣性好.強(qiáng)度好.高光澤?；瘜W(xué)性能：耐腐蝕，室外耐用.耐老化好等。

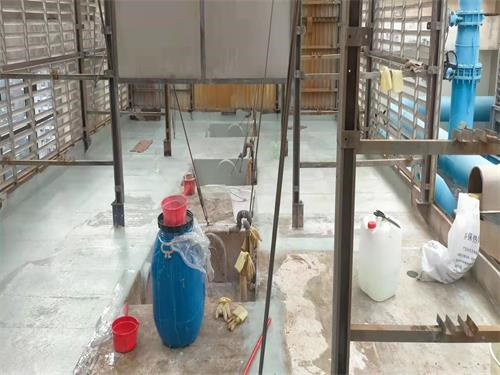

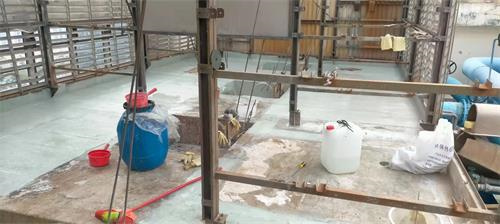

使用說明

1.基面規(guī)定：混凝土表面含水量應(yīng)小于8%，打磨去除混凝土表面松脫層。應(yīng)在凹痕或縫隙處進(jìn)行修。

2.施工條件：工作溫度10℃-35℃，下列空氣濕度85%;室外作業(yè)時(shí)，下雨，.雪.極端天氣，如沙塵，禁止噴灑。

3.涂料配置:使用時(shí)將成分A攪拌均勻，按比例加入成分B，然后攪拌均勻，煮成15。min即可施工。用專用稀釋劑調(diào)節(jié)施工粘度，用量不超過10%。在適用期間(6小時(shí))，混合后的涂料用完。

4.干燥時(shí)間：干燥≤2h;實(shí)干≤24h。

5.施工工藝：高壓無氣噴涂.有氣噴漆.滾漆和油漆。

6.涂層用量：40%的干膜厚度um理論用量為10.2m2/kg。不同的因素會(huì)影響具體的劑量，比如噴涂方法.施工環(huán)境.涂層結(jié)構(gòu)和表面平整度等，一般比理論用量高30%-80%。
